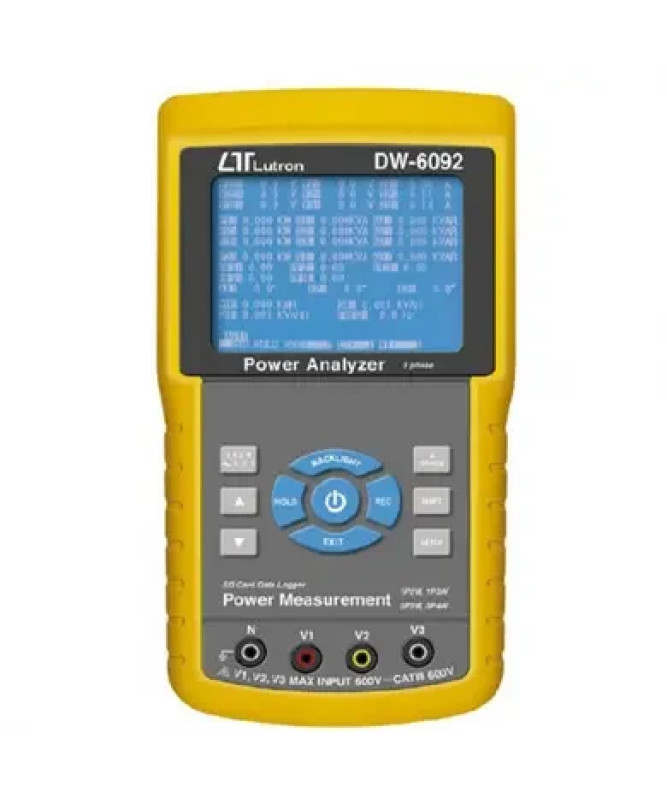

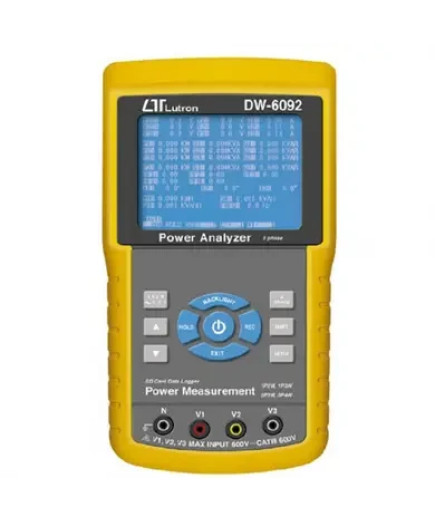

Трифазний аналізатор якості електроенергії LUTRON DW-6092

Трифазний аналізатор якості електроенергії LUTRON DW-6092

Модель: DW-6092
Наявність: Є в наявності

81500 грн.

Кількість

Опис

LUTRON DW-6092 – багатофункціональний професійний трифазний аналізатор-реєстратор потужності мережі з функцією запису даних на SD-карту у форматі Excel у реальному часі. Прилад може вимірювати та реєструвати потужність як в однофазних, так і в трифазних ланцюгах.

Вимірювач має ергономічний дизайн і міцний корпус для проведення тривалих вимірювань у виробничих умовах.

Аналізатор оснащено великим РК-дисплеєм з роздільною здатністю 320 х 240 і вбудованими функціями годинника та календаря. Частоту вибірки й дискретизації можна встановити від 2 до 7200 секунд. Запис даних проводиться в режимі реального часу у форматі xls на карту пам’яті SD. Для передачі інформації на ПК слід вставити SD-карту в комп’ютер і завантажити всі виміряні показання з інформацією про час (рік/місяць/дата/година/хвилина/секунда) безпосередньо в Excel для подальшого аналізу даних користувачем.

LUTRON DW-6092 може вимірювати потужність і визначати як коефіцієнт потужності, так і фазовий кут. Його можна використовувати для кабелів діаметром до 50 мм.

Трифазний аналізатор якості електроенергії LUTRON DW-6092 – це професійний інструмент для використання в мережах електроживлення (швидкий аналіз і моніторинг показань струму, напруги та потужності).

Особливості й переваги трифазного аналізатора якості електроенергії LUTRON DW-6092

Аналіз трифазної багатоенергетичної системи: 1 фаза/2 провідники, 1 фаза/3 провідники, 3 фази/3 провідники, 3 фази/4 провідники.
Прилад вимірює ефективне реальне значення струму і напруги.
Вимірювання активної, явної та реактивної потужності (кВт, МВт, ГВт).
Визначення коефіцієнта потужності (PF) і фазового кута (Φ).
Діапазон вимірювання напруги: від 10 до 600 В.
Діапазон вимірювання струму: від 0,2 до 1200 А.
Спосіб встановлення діапазону: напруга (автоматичний), струм (автоматичний, ручний).
Програмований коефіцієнт CT (від 1 до 600) і коефіцієнт PT (від 1 до 1000).
Вхідний опір приладу становить 10 МОм.
Аналізатор відповідає стандартам безпеки: IEC 1010, CAT III 600V.
Вбудований таймер і календар для запису даних.
Виміряні значення записуються на SD-карту.
Дані зберігаються у форматі Excel для подальшого їх аналізу.
Дані легко можна передавати на ПК.
Вимірювання справжніх середньоквадратичних значень напруги – True RMS.
Великий РК-дисплей з роздільною здатністю 320 х 240.

Технічні характеристики трифазного аналізатора якості електроенергії LUTRON DW-6092

Дисплей	розмір РК-дисплея: 81,4 x 61 мм матричний РК-дисплей із підсвічуванням з роздільною здатністю 320 х 240 пікселів
Вимірювання	напруга струм активна потужність явна потужність реактивна потужність коефіцієнт потужності фазовий кут частота
Типи робочих мереж	1 фаза/2 провідники, 1 фаза/3 провідники, 3 фази/3 провідники, 3 фази/4 провідники
Діапазон вимірювання напруги	10 ~ 600 В (автоматичний діапазон вимірювання)
Діапазон вимірювання струму	0,2 ~ 1200 A (автоматичний/ручний діапазон вимірювання)
Стандарт безпеки	IEC1010 CAT III 600 V
Вхідний опір	10 МОм
Вибір діапазону	напруга	автоматичний діапазон
	струм	автоматичний/ручний діапазон
Частотна характеристика затиску	40 Гц ~ 1 кГц
Спеціальна тестуюча частота	45 ~ 65 Гц
Захист від перевантаження	напруга	720 В середньоквадратичне
	струм	1300 A із зондом CP-1200
Індикатор перевищення	відображення «OL»
Індикатор показань, нижчих за допустимі	відображення «UR»
Data Hold	утримання даних на дисплеї
Data Record	запис на карту SD
Час вибірки	близько 1 секунди
Увімкнення/вимкнення живлення пристрою	ручне вимкнення пристрою натисненням кнопки
Реєстратор даних у режимі реального часу	реєстратор даних у режимі реального часу, зберігає на карту пам’яті SD і завантажує всі виміряні значення з інформацією про час (рік/місяць/дата/година/хвилина/секунда) до Excel
	час вибірки для реєстратора даних: від 2 секунд до 7200 секунд, крок налаштування – 2 секунди
Виведення даних USB/RS232 Комп’ютерний інтерфейс	інтерфейс RS232: підключення опційного (додаткового) USB-кабелю USB-01 з роз’ємом USB підключення опційного (додаткового) кабелю RS232 UPCB-02 з роз’ємом RS232
Робоча температура повітря	0 ~ 50 °C (0 ~ 122 °F)
Робоча відносна вологість повітря	менше 80 % відносної вологості
Джерело живлення	рекомендовано використовувати лужну або акумуляторну батарею 1,5 В (UM3, AA) у кількості 8 штук або еквівалент
	адаптер змінного/постійного струму 9 В
Споживання енергії	вимірювач: 300 mA постійного струму зонд-кліщі: 20 mA постійного струму

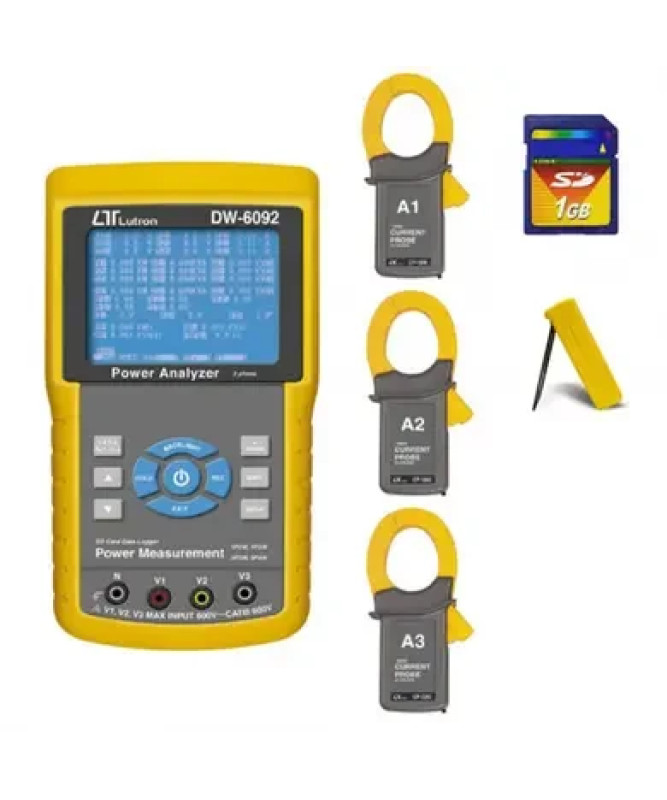

Максимальний розмір провідника зонда-кліщів	діаметр 86 мм (3,4 дюйма)
Вага	прилад: 1049 г (з батареями) зонд-кліщі: 522 г
Габарити	прилад: 225 х 125 х 64 мм
	зонд-кліщі: 210 х 64 х 33 мм
	затискна щелепа: 50 мм (2,0 дюйма) – ззовні

Електричні характеристики

Напруга
Діапазон вимірювання	Роздільна здатність	Точність
10 ~ 600 В Фаза – нейтраль	0,1 В	±(0,5 % + 0,5 В)
10 ~ 600 В Фаза – фаза

Струм
Діапазон вимірювання	Роздільна здатність	Точність
20 A	0,001 A, <10 A	±(0,5 % + 0,1 A)
	0,01 A, 10 A
200 A	0,01 A, <100 A	±(0,5 % + 0,5 A)
	0,1 A, ≥100 A
1200 A	0,1 A, < 1000 A	±(0,5 % + 5 A)
	1 A, ≥1000 A

Коефіцієнт потужності
Діапазон вимірювання	Роздільна здатність	Точність
0,00 ~ 1,00	0,01	± 0,04
Примітка: PFH: довгостроковий середній коефіцієнт потужності (WH / SH) PFΣ: для 3Φ 4W, 3Φ 3W для 1Φ 3W PFΣ = (PF1 + PF2 + PF3)/3 PFΣ = (PF1 + PF2)/2

Φ (Фазовий кут)
Діапазон вимірювання	Роздільна здатність	Точність
-180° ~ 180°	0,1°	±1° * ACOS(PF)

Частота
Діапазон вимірювання	Роздільна здатність	Точність
45 ~ 65 Гц	0,1 Гц	0,1 Гц

Активна (реальна) потужність
Діапазон вимірювання	Роздільна здатність	Точність
0,000 ~ 9,999 КВт	0,001 КВт	±(1 % + 0,008 КВт)
10,00 ~ 99,99 КВт	0,01 КВт	±(1 % + 0,08 КВт)
100,0 ~ 999,9 КВт	0,1 КВт	±(1 % + 0,8 КВт)
1,000 ~ 9,999 МВт	0,001 МВт	±(1 % + 0,008 МВт)

Явна потужність
Діапазон вимірювання	Роздільна здатність	Точність
0,000 ~ 9,999 КВА	0,001 КВА	±(1 % + 0,008 КВА)
10,00 ~ 99,99 КВА	0,01 КВА	±(1 % + 0,08 КВА)
100,0 ~ 999,9 КВА	0,1 КВА	±(1 % + 0,8 КВА)
1,000 ~ 9,999 МВА	0,001 МВА	±(1 % + 0,008 МВА)

Реактивна потужність
Діапазон вимірювання	Роздільна здатність	Точність
0,000 ~ 9,999 КВАр	0,001 КВАр	±(1 % + 0,008 КВАр)
10,00 ~ 99,99 КВАр	0,01 КВАр	±(1 % + 0,08 КВАр)
100,0 ~ 999,9 КВАр	0,1 КВАр	±(1 % + 0,8 КВАр)
1,000 ~ 9,999 МВАр	0,001 МВАр R	±(1 % + 0,008 МВАр R)

Година Watt (година активної потужності): Вт/г
Діапазон вимірювання	Роздільна здатність	Точність
0,000 ~ 9,999 КВт/г	0,001 КВт/г	±(2 % + 0,008 КВт/г)
10,00 ~ 99,99 КВт/г	0,01 КВт/г	±(2 % + 0,08 КВт/г)
100,0 ~ 999,9 КВт/г	0,1 КВт/г	±(2 % + 0,8 КВт/г)
1,000 ~ 9,999 МВт/г	0,001 МВт/г	±(2 % + 0,008 МВт/г)

Година VA (час явної потужності): SH
Діапазон вимірювання	Роздільна здатність	Точність
0,000 ~ 9,999 КВА/г	0,001 КВА/г	±(2 % + 0,008 КВА/г)
10,00 ~ 99,99 КВА/г	0,01 КВА/г	±(2 % + 0,08 КВА/г)
100,0 ~ 999,9 КВА/г	0,1 КВА/г	±(2 % + 0,8 КВА/г)
1,000 ~ 9,999 МВА/г	0,001 МВА/г H	±(2 % + 0,008 МВА/г)

Година VAR (час реактивної потужності): QH
Діапазон вимірювання	Роздільна здатність	Точність
0,000 ~ 9,999 КВАр/г	0,001 КВАр/г	±(2 % + 0,008 КВАр/г)
10,00 ~ 99,99 КВАр/г	0,01 КВАр/г	±(2 % + 0,08 КВАр/г)
100,0 ~ 999,9 КВАр/г	0,1 КВАр/г	±(2 % + 0,8 КВАр/г)
1,000 ~ 9,999 МВАр/г	0,001 МВАр/г	±(2 % + 0,008 КВАр/г)
