Під час виміру напруг до 25 В (змінний струм, діюче значення) і 35 В (постійний струм) необхідно дотримуватись заходів обережності, так як ці напруги вважаються небезпечними. Безконтактні методи вимірювання значно зменшують небезпеку ураження електричним струмом.

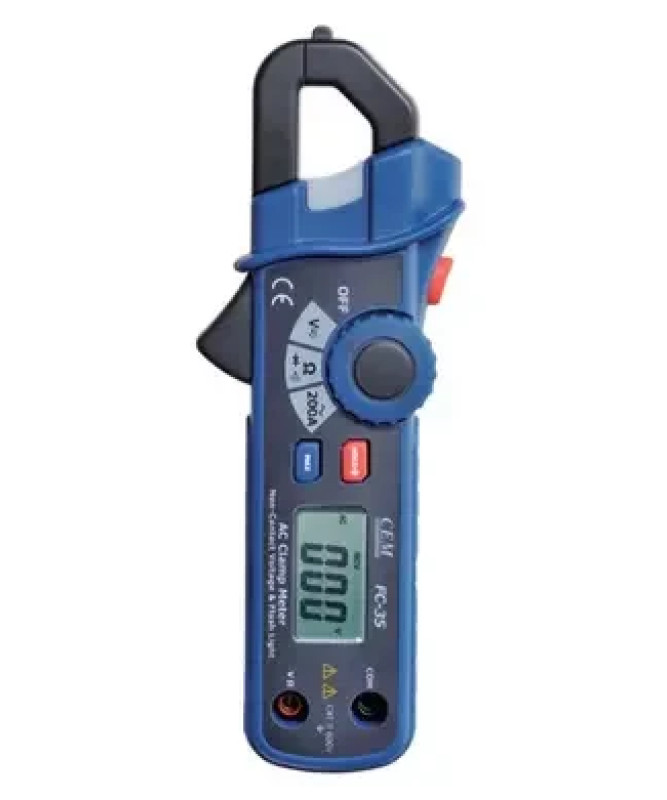

Струмові кліщі CEM FC-35 забезпечують безконтактне вимірювання змінних струму і напруги.
Області застосування:
- ЖКГ, побут
- обслуговування та діагностування енергетичного обладнання
- радіоелектроніка та діагностика електричних приладів
Опис конструкції струмових кліщів FC-35
- Ударостійкий прогумований корпус забезпечує захист приладу від різних механічних пошкоджень.
- Міцна, захищена конструкція дозволяє приладу працювати в жорстких умовах експлуатації.
- Ергономічний і сучасний дизайн. Прилад має підставку-упор для зручного вертикального розташування.
- Рівень захисту від зовнішніх впливів забезпечує можливість використання струмових кліщів як усередині приміщень, так і в польових умовах.
- Інформація відображається на висококонтрастному рідкокристалічному дисплеї, має підсвічування екрану для роботи в умовах низької освітленості.
- Розмір охоплення близько 0,7 дюйма або 18 мм.
Діапазон вимірювання, похибки
Струмові кліщі CEM FC-35 здійснюють контроль цілісності діодів і вимірюють такі електричні параметри:
- змінний струм
- постійне і змінне напруга
- опір і контроль на обрив (з зумером)
|
Параметр |
Максимальне значення |
Точність (% від показання + од. мл розряду) |
|
Змінний струм |
200 А |
±(2,5%+10) |
|
Постійне напруга |
200 мВ |
±(0,5%+5) |
|
Два |
±(1,2%+3) |
|
|
Двадцять |
||
|
200 В |
||
|
600 В |
±(1,5%+3) |
|
|
Напруга змінного струму |
Два |
±(1,5%+3) |
|
Двадцять |
||
|
200 В |
||
|
600 В |
±(2,0%+4) |
|
|
Сопротивление |
200 Ом |
±(1,0%+4) |
|
2 кОм |
±(1,5%+2) |
|
|
20 кОм |
||
|
200 кОм |
||
|
2 МОм |
±(2,0%+3) |
|
|
20 МОм |
±(3,0%+5) |
Сервисные функции
MAX HOLD - фиксирование на экране максимальных значений
HOLD - режим «Data Hold» - фиксация на экране текущего значения
AUTO - режим «Auto Range» - автоматический выбор диапазона измерения
Подсветка экрана - нужно при плохой освещенности
Автоматическое выключение - примерно через 15 минут бездействия
Индикатор низкого заряда батареи - на экране отображается «ВАТ»
Индикатор перегрузки - на экране отображается «OL»
Технические характеристики токовых клещей CEM FC-35 и допустимые режимы эксплуатации
|
Контроль диодов |
тестовый ток 0,3 мА, постоянное напряжение разомкнутой цепи 1,5 В |
|
Контроль на разрыв |
пороговое значение <120 Ом, тестовый ток <1 мА |
|
Быстродействие |
2 измерения в секунду |
|
Входное сопротивление |
7,8 МОм |
|
Частота измеряемого переменного тока |
50-60 Гц |
|
Частота напряжения переменного тока |
50-400 Гц |
|
Рабочий диапазон температур |
от 14 до 122 °F (от -10 до 50 °С) |
|
Диапазон температур при хранении |
от -14 до 140 °F (от -30 до 60 °С) |
|
Относительная влажность в рабочих условиях |
90 % (от 0 до 30 °С); 75 % (от 30 до 40 °С); 45 % (от 40 до 50 °С) |
|
Высота над уровнем моря |
Во время работы: 3000 м, при хранении: 10000 м |
|
Джерело живлення |
дві батареї 1,5 В, типорозмір «ААА» |
|
Габаритні розміри / вага |
164×65×32 мм / 175 г |
