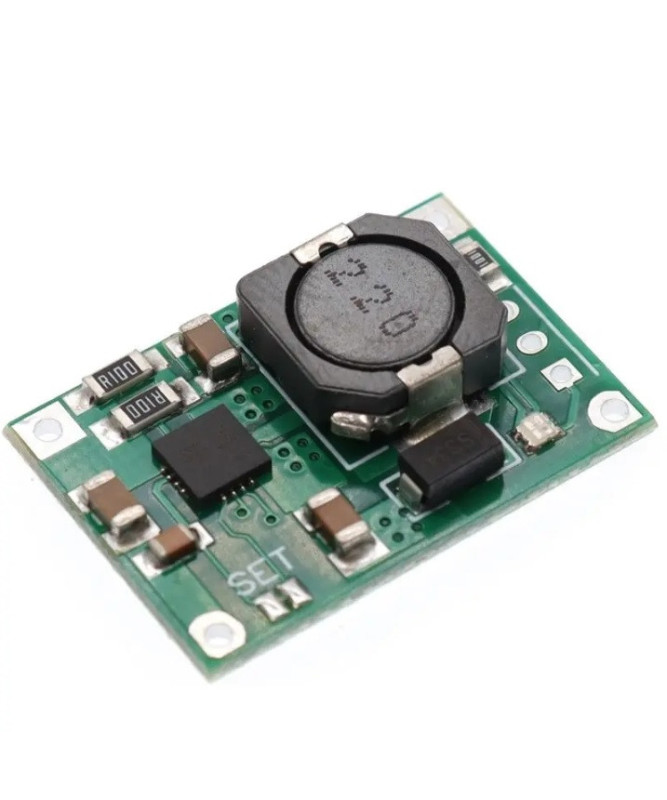

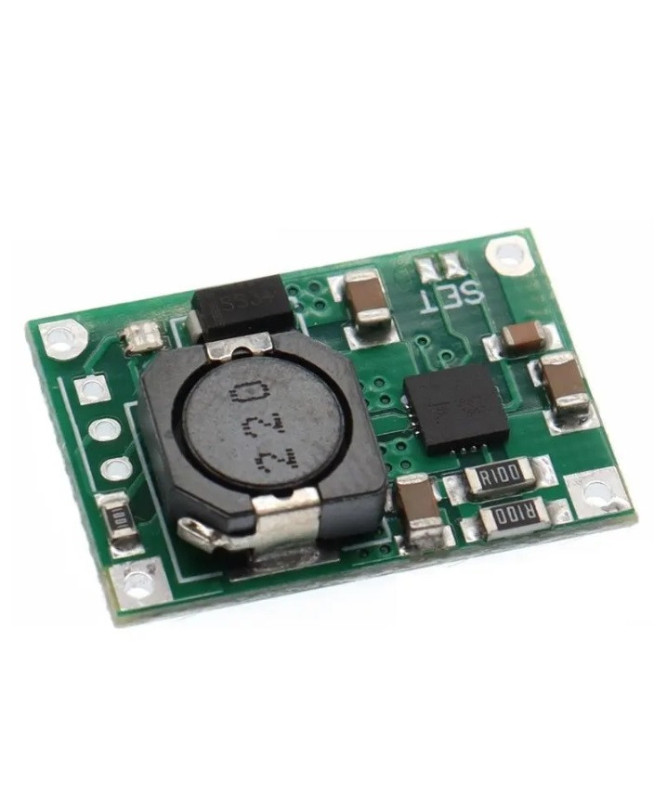

Модуль заряду для одного (1S-4.2V) або двох послідовно увімкнених (2S-8.4V) літій-іонних акумуляторів на основі контролера TP5100. Контролер працює за схемою імпульсного перетворення, а не лінійного, що істотно підвищує ККД і зменшує нагрівання плати. Зарядний струм для TP5100 можна встановити в діапазоні від 100 мА до 2 А.

 У разі досягнення напруги 4.2 В(для Li-Ion) або 8.4 В(для двох послідовних АКБ) заряджання автоматично припиняється. поточний стан заряджання виводиться за допомогою вбудованого здвоєного світлодіода. Червоний колір сигналізує що йде процес заряджання, синій — що заряджання завершене.

 Характеристики:

• захист від перегрівання контролера
• захист від КЗ
• захист від переполюсування батареї
• передзаряд 10% для глибоко розряджених акумуляторів

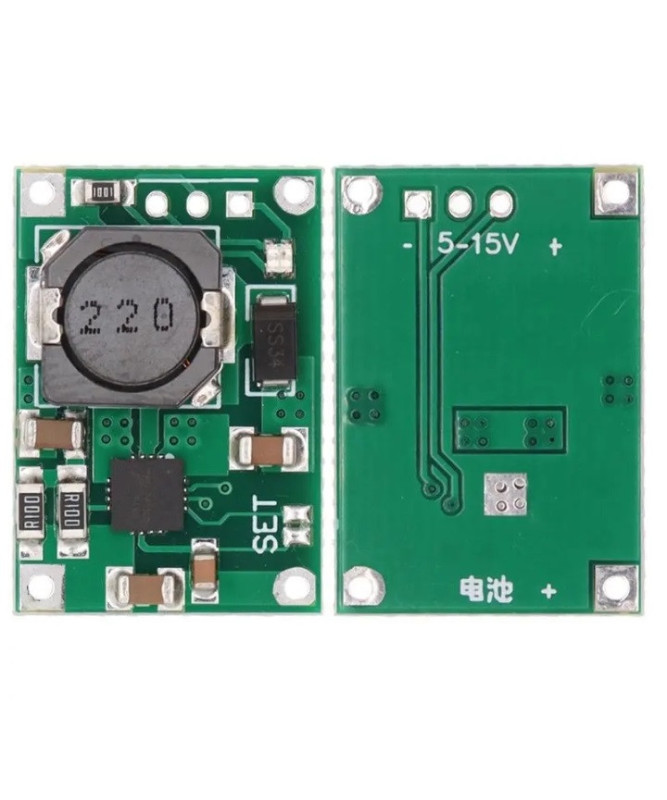

 Схема під'єднання та розташування елементів керування TP5100:

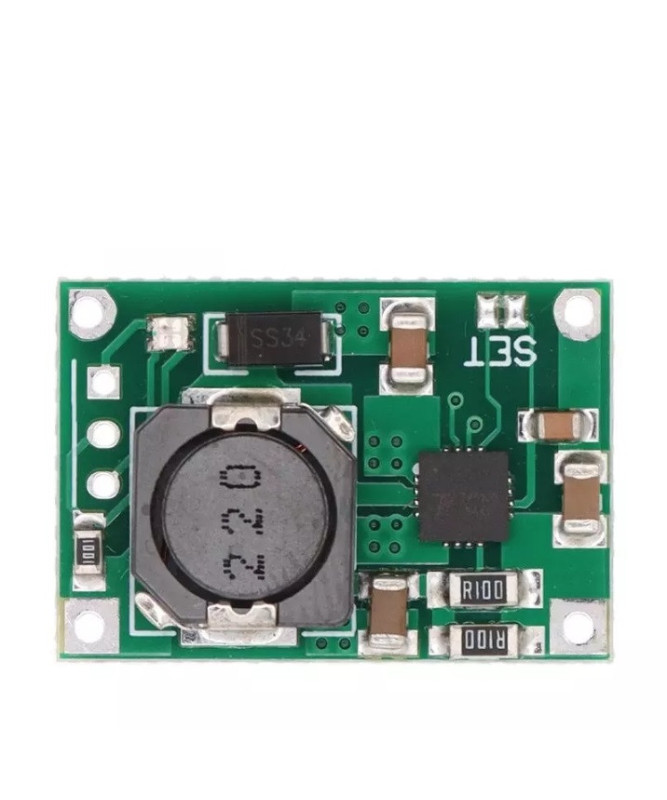

 Вибір типу акумулятора відбувається перемичкою SET на платі. Якщо перемичка немає -1S, якщо ж перемичка у формі краплі припоя є — 2S.

 Стандартно зарядний струм встановлений на 1 А  і може настроюватися заміною токозадаючого резистора Rs згідно з такою таблицею:

 Комплектація

• 1x Контролер заряду 1S (4.2V)/2S(8.4V) Li-Ion акумуляторів на чипі TP5100
