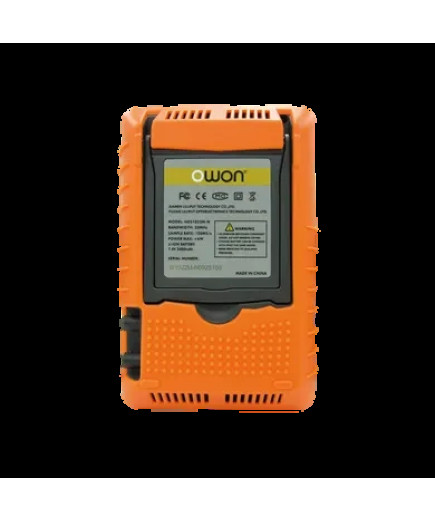

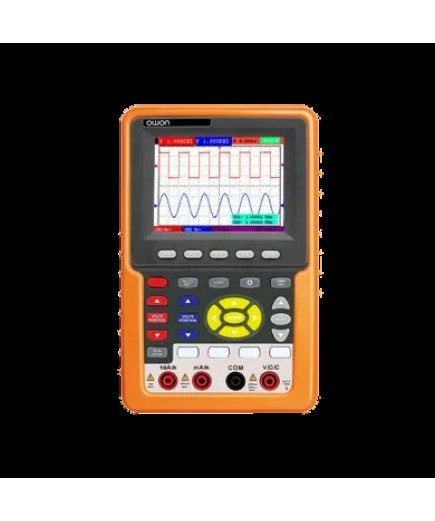

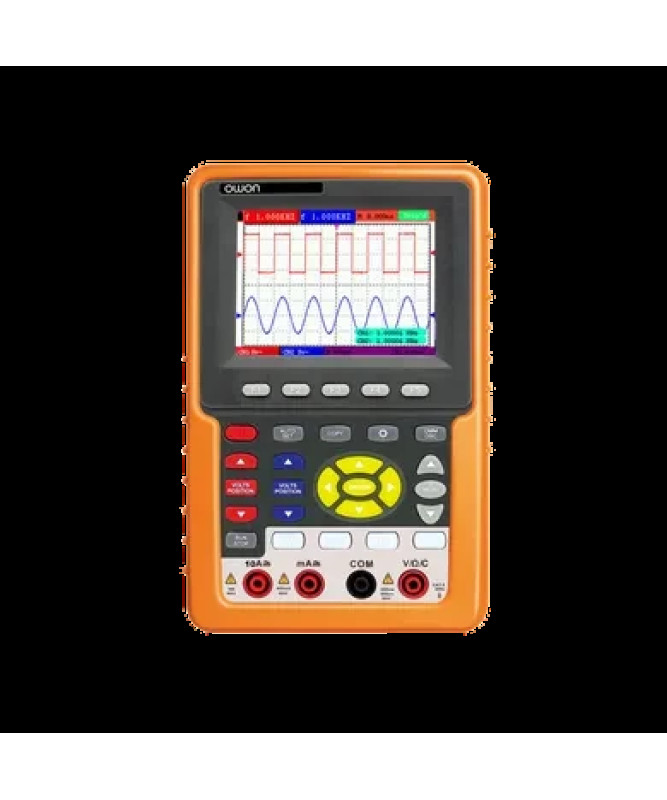

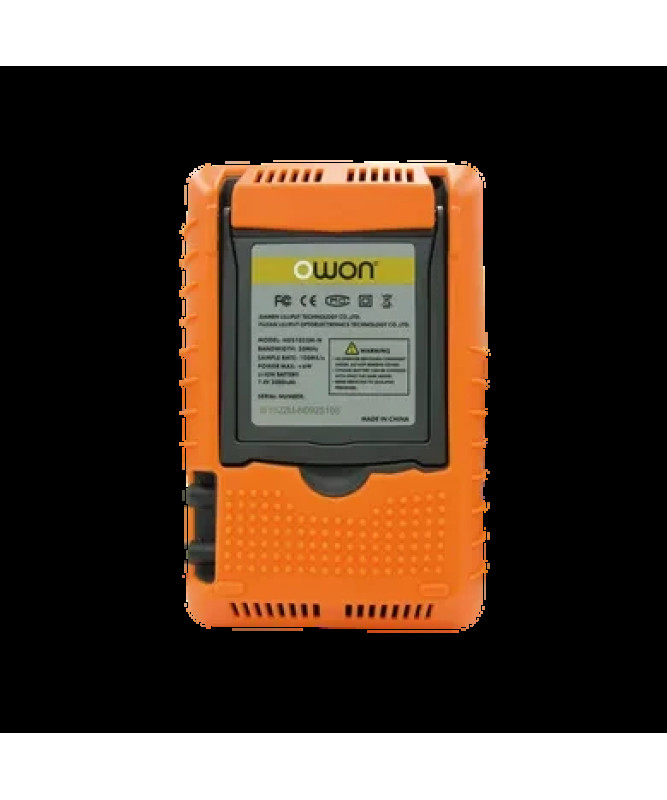

Цифровий осцилограф OWON HDS2062M-N (60 МГц, 2 канали)

Цифровий осцилограф OWON HDS2062M-N (60 МГц, 2 канали)

Виробник: OWON
Модель: HDS2062M-N
Наявність: Немає в наявності

27000 грн.

Кількість

Опис
Характеристики

Дослідження реакції електронного пристрою на зовнішній вплив неможливо без двоканального осцилографа. Малогабаритний цифровий двоканальний запам'ятовувальний осцилограф OWON HDS2062M-N дає змогу одночасно спостерігати на екрані два сигнали. Наприклад, на вході та на виході досліджуваного пристрою.

Поєднання в єдиній конструкції осцилографа та мультиметра, як це зроблено в HDS2062M-N, а також безліч інших функцій роблять цей прилад привабливим для використання в промисловості, наукових дослідженнях і в побуті.

Особливості осцилографа OWON HDS2062M-N:

три вимірювачі в одному — осциллограф, мультиметр, частотомір;
багатоваріантний режим запуску горизонтальної розгортки;
автоматичне настроювання шкали;
математичні обчислення;
швидке перетворення Фуріє (FTF);
запис і зчитування осцилограм;
автоматичне вимірювання електричних параметрів;
збереження у внутрішній пам'яті режимів роботи;
вимірювання параметрів за допомогою курсорів;
керування підсвіткою дисплея;
кольоровий РК-дисплей із високою роздільною здатністю;
електроживлення від вбудованих літій-іонних акумуляторів;
індикатор низького заряду батареї;
записування і відтворення контрольованих сигналів;
інверсне відносно горизонтальної лінії відтворення осцилограми;
багатоступеневий атенюатор пробника;
багатомовне меню, російськомовна операційна система;
підтримка SCPI мови програмування;
зв'язок із зовнішніми пристроями через порт USB або RS 232 на замовлення.

Технічні характеристики осцилографа/мультиметра OWON HDS2062M-N

Кількість вимірювальних каналів	два
Смуга пропускання	60 МГц
Діапазон частоти вибірки	1 Гвиб/с
Режими вибірки	усереднення даних, нормальний, піковий
Обсяг внутрішньої пам'яті	4 осцилограми по 6000 точок
Горизонтальна розкрутка
Тип інтерполяції	Sin(x)/х
Діапазон горизонтальної розгортки	5 нс/дел до 100 с/год
Час наростання фронту (типове)	не більш ніж 17,5 нс
Вертикальна розкрутка
Розрядність А/D перетворювача	8 бит
Коефіцієнт чутливості	5 мВ/діл до 5 В/год
Синхронізація горизонтальної розгортки
Різновид розгортання	автоматичний, наявний, одноразовий
Запуск	по фронту/спаду, по відеосигналу (PAL, SECAM, NTSC — поле/строку)
Час затримки запуску	100 нс до 10 с
Режим вимірювання та математичного оброблення
Кількість автоматично вимірюваних параметрів	18 параметрів
Математичні обчислення	додавання, віднімання, ділення, множення, швидке перетворення Фур'є
Параметри, вимірювані курсорами	за вертикаллю: ΔU за горизонталлю: ΔТ
Параметри входу
Імпеданс	1 МОм ±2% паралельна ємність 15±5 пф
Режими входу	розв'язка змінного струму розв'язка по постійному струму заземлено
Вхідна напруга	не більш ніж 400 В
Масштабні коефіцієнти ослаблення щупа	1:1, 1:10, 1:100, 1:1000
Вхідні параметри щупа в режимі 1:1	опір 1 МОм ±2%
	місткість 85-115 пф
	компенсація місткості входу 15-35 пф
	вхідна напруга не більш ніж 200 В
	смуга пропускання 6 МГц
Вхідні параметри щупа в режимі 1:10	опір 10 МОм ±2%
	місткість 14,5–17,5 пФ
	компенсація місткості входу 15-35 пФ
	вхідна напруга не більш ніж 600 В
	смуга пропускання 20 МГц
Параметри частотомера
Розрядність	6 бит
Диапазон частот	2 Гц до 20 МГц
Параметри в режимі мультиметра
Шкала дисплея	3¹/₂ знака, макс значення 4000
Вхідний імпеданс	10 МОм ±2 %
Діапазон вимірювання напруги постійного струму	0,1 мВ до 1000 В
Діапазон вимірювання напруги змінного струму	1 мВ до 750 В
Діапазон вимірювання постійного та змінного струму	10 мкА до 10 А
Діапазон вимірювання опору	0,1 Ом до 40 МОм
Діапазон вимірювання ємності	51,2 пФ до 100 мкФ
Продзвінка ланцюга	є
Тестування діодів	є
Дисплей
Тип	рідкокристалічний кольоровий графічний
Технологія	TFT
Розмір діагоналі	9,4 см
Роздільна здатність	320х240 пікселів
Кількість кольорів	4096 кольорів
Енергообладнання
Внутрішнє джерело живлення	літій-іонний акумулятор 7,4 В
Зовнішнє джерело живлення/зарядний пристрій	8,5 В, 1500 мА від мережі змінного струму 100-240 В, 50-60 Гц
Споживана потужність	не більш ніж 6 Вт
Час роботи без підзаряджання	6 час
Умови експлуатації
Температура довкілля	робоча 0-50 oС (32–122 oF)
Температура довкілля	зберігання -20–60 oС (-4-140 oF)
Вологість	робоча 95%
Вологість	зберігання: без конденсації
Конструктивні параметри
Вага	645 г
Габарит	180х115х40
